Spécifications Dynam Meteor V3
Envergure : 910 mm/35,8 poucesLongueur totale : 1 100 mm/43,3"
Poids en vol : 1 100 g/38,8 oz
Charge alaire : 55,8 g/dm²
Moteur : BM2827-2600KV
ESC: ESC Skylord-60A
EDF : 12 lames, 70 mm
Servo: 5x microservos 9g
Train d'atterrissage : E-Retract (rétractable)
Tx : 6CH+ 2,4 Ghz 6 canaux ou supérieur
Réception : 6 CH 2,4 Ghz
Batterie : 4S 14,8 V 2600 mAh Li-Po 25C
Aileron : Oui
Ascenseur : Oui
Gouvernail : Oui
Volets : non
Matériau : mousse EPO
Liste des pièces de rechange Meteor V3
|
Fuselage METEOR-001 |
METEOR-002 Auvent |
METEOR-003 Ascenseur |
|
Aile METEOR-004 |
METEOR-005 Stabilisateur vertical |
HWHU-16 EDF |
|
Pièces métalliques HWHU-17 EDF |
Ventilateur HWHU-18 EDF |
Train d'atterrissage METEOR-006 |
|
METEOR-007 Tige de poussée |
METEOR-008 Pièce en plastique |
Autocollant METEOR-009 |
|
METEOR-010 Jeu de vis |
METEOR-011 Couvercle d'échappement en plastique |
Poste de pilotage METEOR-012 |
|
Contrôleur Skylord 60A |
Récepteur DYR-2001 2,4G |
Servomoteur DY-1007 9G |
|
Pilote DYB-07 |
Colle DY-3003 |
Émetteur DTM-T006 6C |
|
TC-2827-KV2600 |
TC-2827-KV2600-Arbre |
DYT-1023 E-Rétractation φ3.1 90° |
|
DY-1024 Meteor Avant E-Rétractable |
Assemblage Météore V3
|

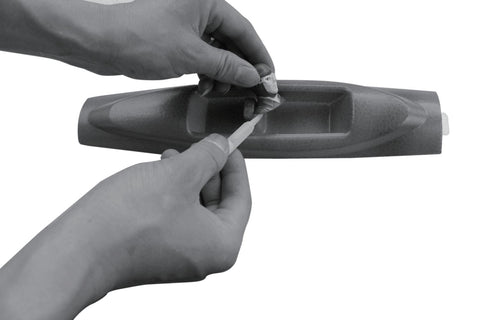

1. Collez le pilote. |

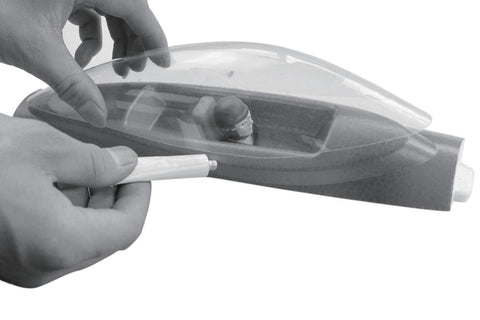

2. Collez la verrière. |
|

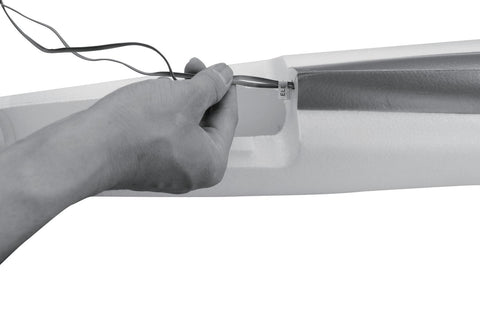

3. Insérez les fils des servos de profondeur et de direction dans la fente du fuselage. |

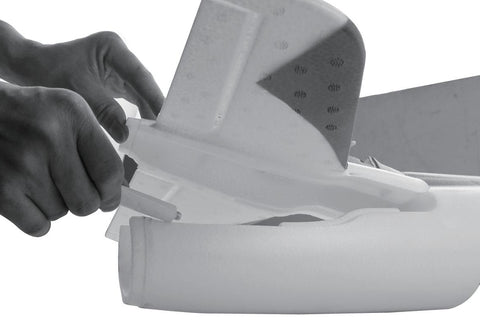

4. Appliquez de la colle sur l'ascenseur et installez-le sur le fuselage. |
|

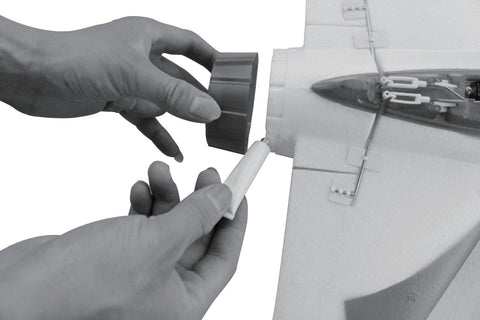

5. Collez le couvercle d'échappement en plastique en place. |

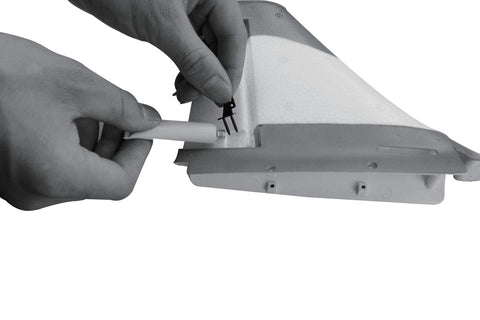

6. Collez le guignol du servo de direction. |
|

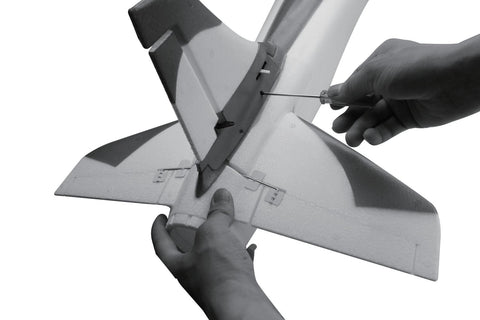

7. Fixez le stabilisateur vertical avec des vis PA2,5*8 mm. |
8. Insérez une extrémité de la tige de poussée en forme de Z dans le bras du servo et l'autre extrémité dans le guignol du servo du gouvernail. |
|

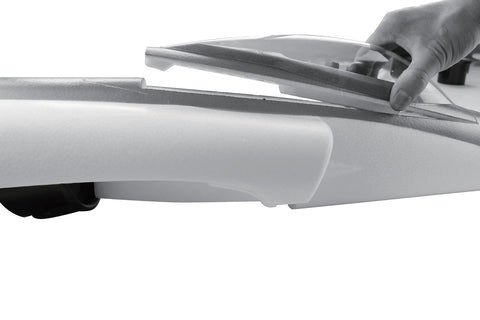

9. Ouvrez la verrière de cette façon. |

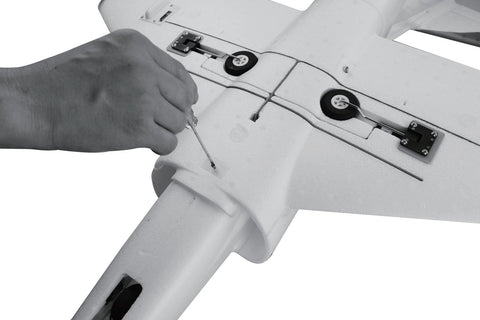

10. Fixez l'aile sur le fuselage avec des vis PWM3*35 mm. |
Décalcomanie Météore V3
Instructions pour l’assemblage et le réglage du Meteor V3

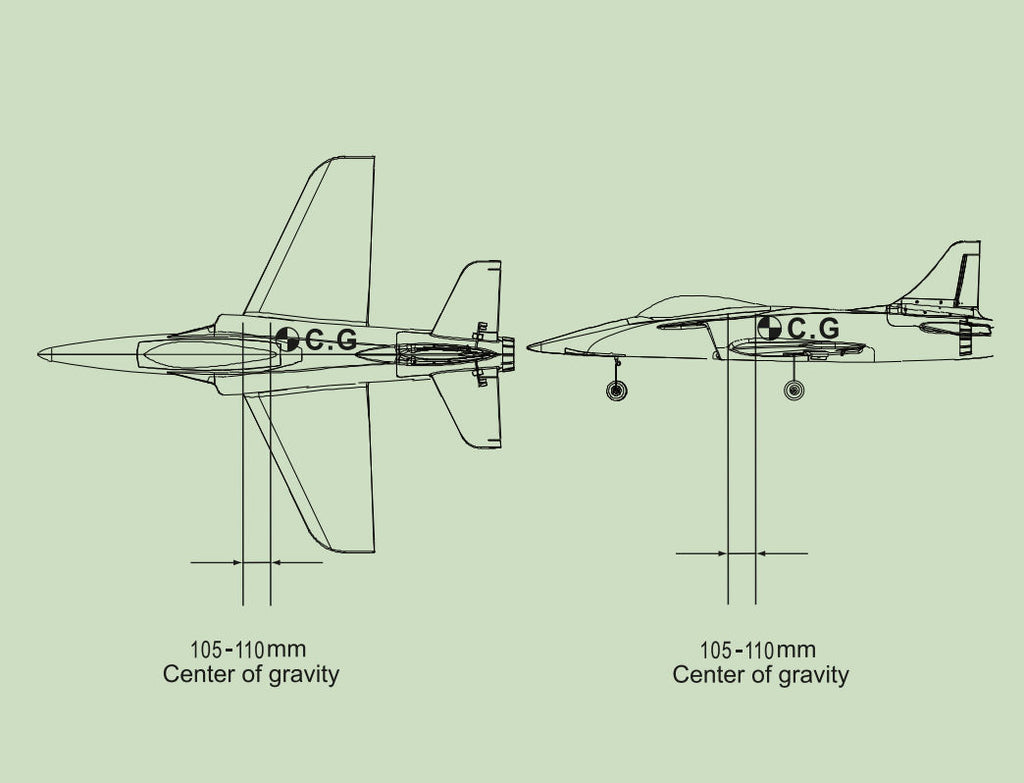

CENTRE DE GRAVITÉ (CG)
La position idéale du centre de gravité est de 105 à 110 mm derrière le bord d'attaque, mesurée à l'endroit où l'aile rencontre le fuselage. Ajoutez du poids au fuselage ou déplacez la position de la batterie pour obtenir le centre de gravité spécifié. Vérifiez le CG avant de voler.
