Spécifications du Dynam C-310 Grand Cruiser V2
Envergure : 1 280 mm/(50,39 po)Longueur totale : 1 100 mm/43,3 pouces
Poids en vol: 1200g/42.32oz
Charge alaire : 58 g/dm²
Moteur : 2 moteurs sans balais Detrum BM2815-1100KV (CW et CCW)
ESC : 2x Skylord-40A 5A-BEC
Hélice : 2x hélice à 3 pales 8*6*3 (CW et CCW)
Servo: 4x microservos 9g
Train d'atterrissage : E-Retract (rétractable)
Tx : 6CH+ 2,4 Ghz 6 canaux ou supérieur
Réception : 6 CH 2,4 Ghz
Batterie : 3S 11,1 V 2200 mAh Li-Po 25C
Aileron : Oui
Ascenseur : Oui
Gouvernail : Oui
Volets : Oui
Matériau : mousse EPO
Liste des pièces de rechange du C-310 Grand Cruiser V2
|
grand-01 Fuselage |
grand-02 Aile |
grand-03 Stabilisateur vertical |
|
grand-04 Ascenseur |
grand-05 Bout d'aile |
grand-06 Hélice |
|
Moteur BM2815A-KV1100 |
grand-07 Pièce en plastique |
train d'atterrissage grand-08 |
|
grand-09 Blister |
grand-10 Spinner |
grand-11 Tige de poussée |
|
décalcomanie grand-12 |
grand-13 Onglet en plastique |
grand-14 Capot |
|
grand-15 Jeu de vis |
Servomoteur DY-1007 9g |
DY-1023 E-Rétractation φ3.1 90° |
|
DY-1024 Rétractation électronique avant |
DY-6006 11,1V 2200mAh |
DTM-T006 Gavin-6C émetteur |
|
Colle époxy DY-3003 |
Seigneur du Ciel-40A 5A-BEC |
DYR-2001 2.4G Récepteur |
|
Klaxon servo DYAT-008 |
Contrôleur rapide DY-3001 |
Charnières à rabat DY-3007 |
Assemblage du C-310 Grand Cruiser V2

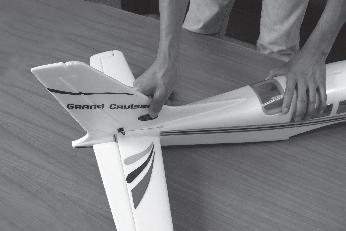

1. Insérez l'extrémité plate de la rainure verticale de queue. |
2. Installé dans le fuselage. |
|

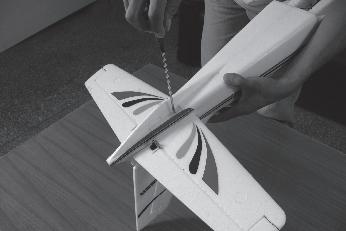

3. Verrouillez les vis à queue verticale et à queue horizontale. |
4. Le connecteur rapide de pénétration du gouvernail, serrez avec un tournevis. |
5. Le connecteur rapide de pénétration de la tige d'ascenseur est serré à l'aide d'un tournevis. |
6. Insérez une extrémité de la carte Z de la tige de direction dans les pièces en plastique marquées. |

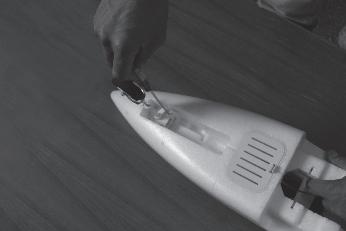

7. Direction de roue avant fixe avec PA2,5*6 mm. |

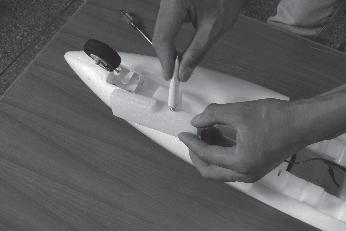

8. Mousse enduite pour remplir le bloc vierge et ajuster le corps. |
9. Roue avant dans le connecteur rapide sur la tige fixée avec un tournevis. |
10. Mousse enduite autour du bout de l'aile jusqu'à l'aile lors du collage. |
|

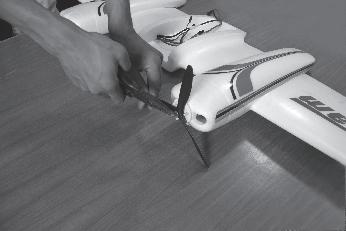

11. Icône pour installer le trèfle près de l'hélice. |

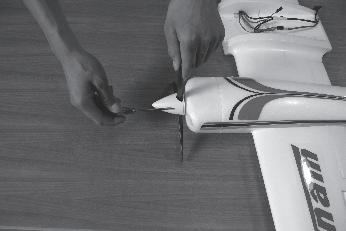

12. Comme indiqué lors de l'installation du carénage de l'hélice. |
|
13. Après avoir installé le train d'atterrissage par Icon. |

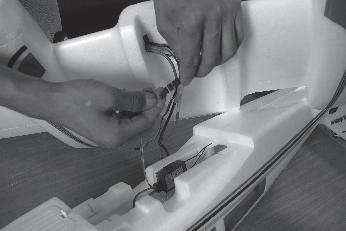

14. Câble d'aileron avec câble en Y. |
|
15. Le câble de signal de transfert de puissance dans le canal récepteur THR. |
16. Vis à ailes fixes avec M3*35mm. |
|
17. Installation de l'antenne corporelle. |
18. Installation de l'emplacement de la batterie. |
Autocollant C-310 Grand Cruiser V2
Instructions pour l’assemblage et le réglage du C-310 Grand Cruiser V2
CENTRE DE GRAVITÉ (CG)
La position idéale du centre de gravité est de 55 à 65 mm derrière le bord d'attaque, mesurée à l'endroit où l'aile rencontre le fuselage. Ajoutez du poids au fuselage ou déplacez la position de la batterie pour obtenir le centre de gravité spécifié. Vérifiez le CG avant de voler.
