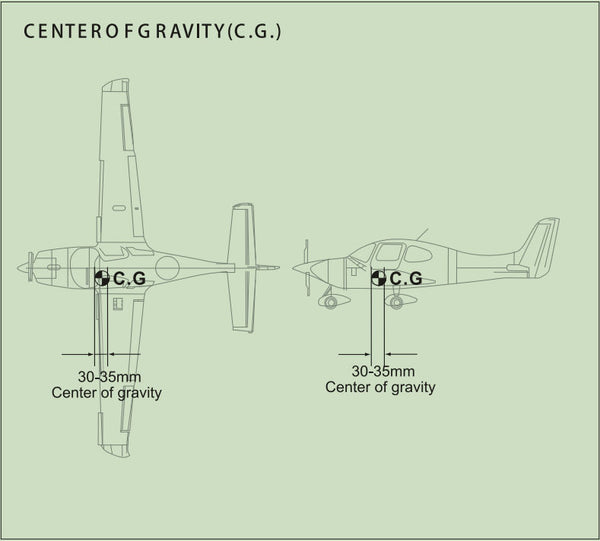

Montageanleitung für den Dynam SR22 V2 Trainer

SR22-01 Rumpf

SR22-02 Flügel

SR22-03 Baldachin

SR22-04 Aufzug

SR22-05 Sauberer Blister

SR22-07 Kunststoffteilesatz

SR22-08 Fahrwerk

SR22-09 Landerad

SR22-10 Spinner

SR22-11 Schubstange

SR22-12 Aufkleber

SR22-13 Kunststofflasche

SR22-14 Schraubensatz

DY-1007 9g Servo

DY-6006 11,1 V 2200 mAh

DTM-T006 6C TX

DY-3003 Epoxidkleber

Skylord-40A Regler

DYR-2001 2,4G RX

DYAT-008 Servohorn

DY-3001 Schnellregler

DYP-1016 9*6*3 Prop

BM2815-KV1100

DY-3007 Klappenscharniere

1. Wie abgebildet, beschichteter Haftschaumgummi im Höhenleitwerk.

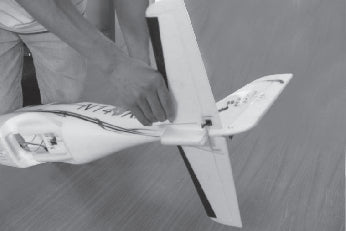

2. Wie gezeigt, die Höhenleitwerkposition im entsprechenden Kleberumpf.

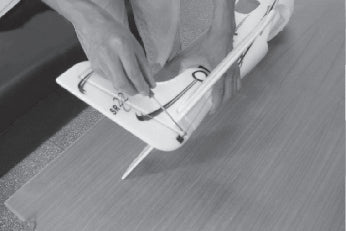

3. Wie gezeigt, wird der Schnellverbinder für die Ruderstangendurchführung mit einem Schraubenzieher festgezogen.

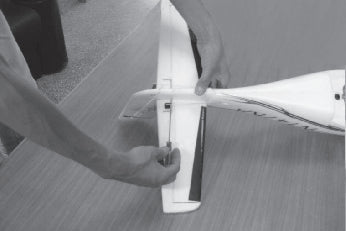

4. Wie gezeigt, wird der Schnellverbinder für die Durchdringung der Höhenruderstange mit einem Schraubendreher festgezogen.

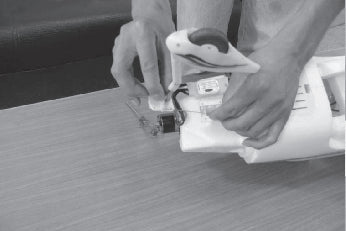

5. Das Z-Ende der Stange verwandelt sich in Kunststoffteile, wie in der Abbildung gezeigt.

6. Feste Vorderradlenkung mit PA2,5x6.

7. Die Vorderrad-Lenkstange in einen mit einem Schraubenzieher befestigten Schnellverbinder stecken.

8. Reißen Sie wie gezeigt die Oberflächenschicht des doppelseitigen Klebers ab.

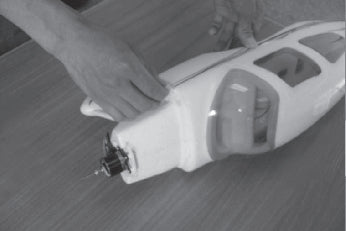

9. Montieren Sie wie abgebildet eine Haube im Rumpf.

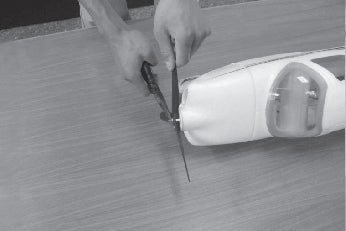

10. Wie bei der Installation des 9060 Clover Paddels gezeigt.

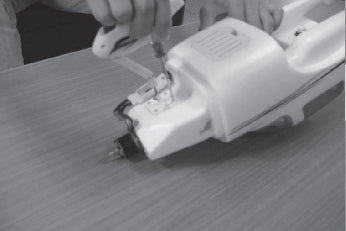

11. Kreuzschlitzschraubendreher zur Befestigung der Verkleidung.

12. Wie gezeigt, Einbau der Karosserieantenne.

13. Kaugummi am linken und rechten Flügel.

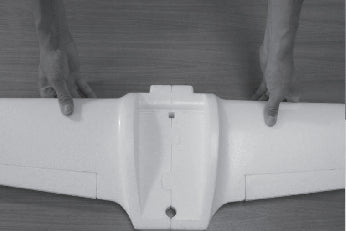

14. Wie gezeigt, linke und rechte Verklebung.

15. Wie gezeigt, Einbau der Kunststoffteile an der Position der Flügelmarkierung.

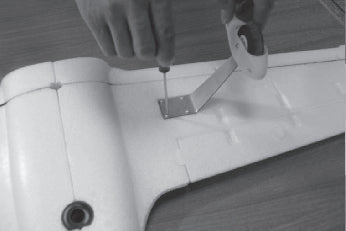

16. Wie abgebildet wird das Fahrwerk mit PA2,5x6 herumgeschraubt.

17. Wie abgebildet, das Querruderkabel mit Y-Kabel.

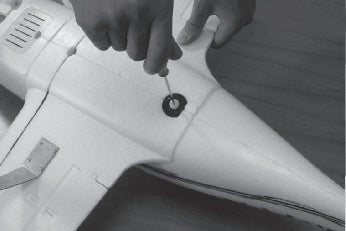

18. Montieren Sie die Tragfläche und den Rumpf wie gezeigt und ziehen Sie sie mit einem Schraubenzieher fest.
