La version Dynam Mini Spitfire V2 DY8930 comprend les étapes ci-dessous :
Dynam Mini Spitfire Spécifications
Envergure : 900 mm/35,43"
Longueur totale : 762 mm/30"
Poids en vol: 980g/34.56oz
Charge alaire : 31,6 g/dm²
Moteur : moteur sans balais 1 080 KV
ESC : ESC Skylord-20A
Accessoire : accessoire à 3 pales 8*6*3
Servo: 4x microservos 9g
Émetteur : Gavin 6C 2,4 Ghz
Réception : 6 CH 2,4 Ghz
Batterie : 11,1 V 1 250 mAh Li-Po 15C
Aileron : Oui
Ascenseur : Oui
Gouvernail : Oui
Volets : non
Matériau : mousse EPO
Liste des pièces de rechange du Mini Spitfire
 Fuselage SPF-001 |
 Ensemble d'ailes SPF-002 |
 Stabilisateur vertical SPF-003 |
|
Ascenseur SPF-004 |
Ensemble de train d'atterrissage SPF-005 |
SPF-006 Spinner |
|
Accessoire DYP-1015 8*6*3 |
Auvent SPF-008 |
Moteur BM2810CD-KV1080 |
|
Tige de poussée SPF-010 |
Ensemble en plastique SPF-011 |
Autocollant SPF-012 |
|
Onglet en plastique SPF-013 |
Support moteur SPF-014 |
Poste de pilotage SPF-015 |
|
Jeu de vis SPF-016 PA2.3*20 |
DY-6001 11,1V 1250mAh 15C |
Servomoteur DY-1006 9g |
|
Colle époxy DY-3003 |
Seigneur du Ciel-20A |
Récepteur DYR-2001 2,4G |
|
Émetteur DTM-T006 Gavin 6C |
Contrôleur rapide DY-3001 |
Klaxon servo DYAT-008 |
Ensemble Mini Spitfire
 1. Appliquez la colle mousse sur le train d'atterrissage avant et collez-le en position. |

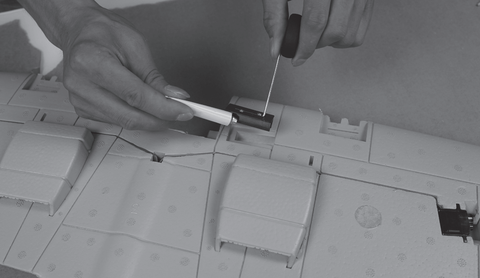

 2. Appliquez la colle mousse sur les pièces en plastique de la balance et collez-les en position. |

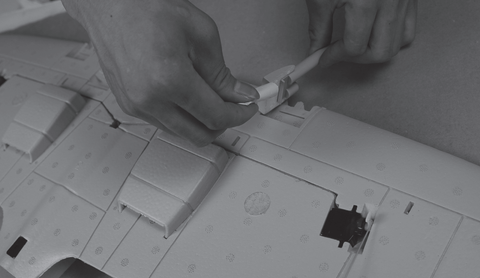

 3. Connectez les servos d'ailerons avec des fils Y. |
 4. Localisez l'aile en place. |

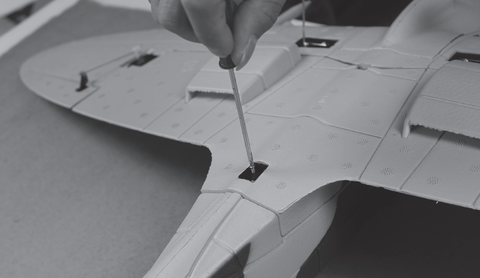

 5. Fixez l'aile sur le fuselage avec une vis PA2.3*20mm. |

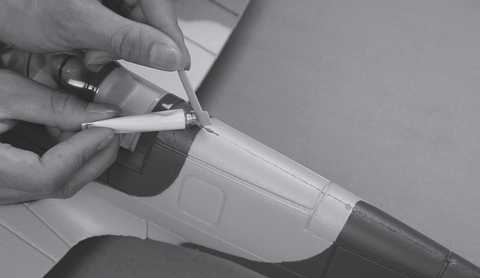

 6. Installez le jeu d'antennes à échelle à l'aide de colle. |

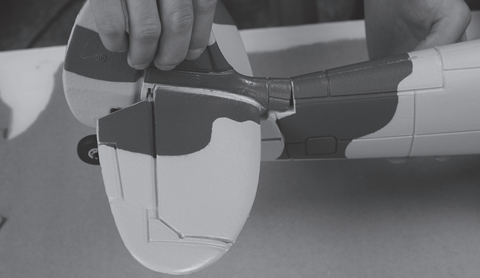

 7. Insérez le stabilisateur horizontal et vertical en place. |
 8. Fixez les stabilisateurs avec une vis PA2,3*20 mm. |
|

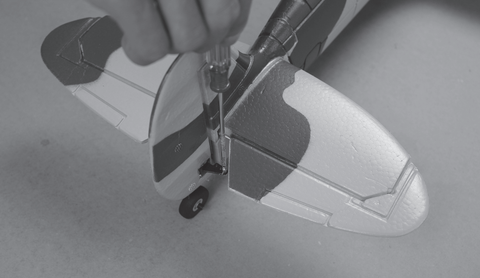

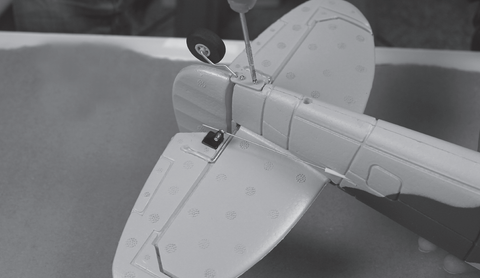

9. Installez la roue arrière avec des vis PA2.3*20. |
10. Insérez la tige de poussée dans le contrôleur rapide de l'ascenseur et serrez la vis. |
 11. Répétez les étapes pour le gouvernail. |

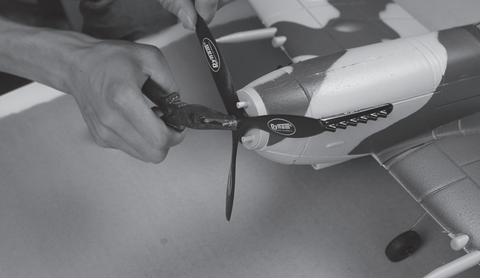

 12. Installez l'hélice. |
 13. Installez la toupie avec les vis PA2.3*20. |

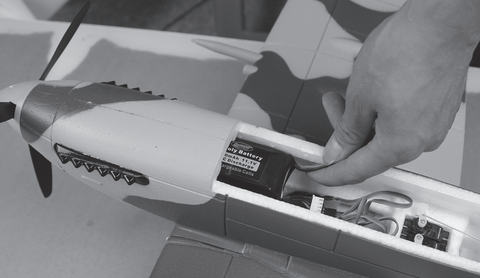

 14. Mettez la batterie en place. |
Décalcomanie Mini Spitfire
Instructions pour l’assemblage et le réglage du Mini Spitfire

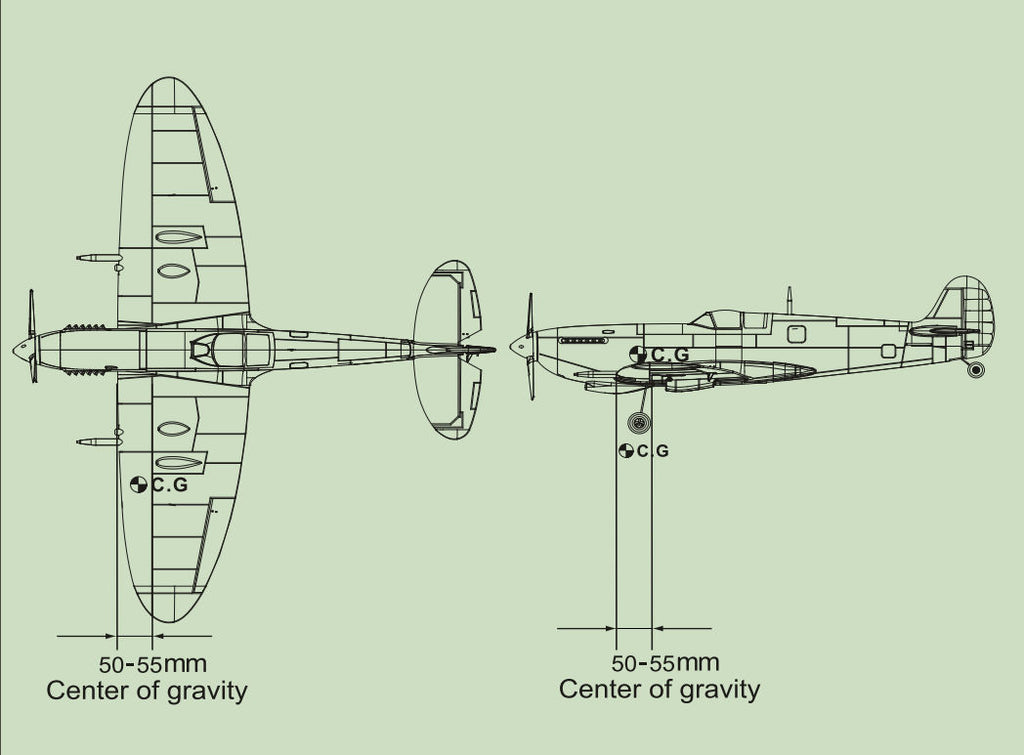

CENTRE DE GRAVITÉ (CG)
La position idéale du centre de gravité est de 50 à 55 mm derrière le bord d'attaque, mesurée à l'endroit où l'aile rencontre le fuselage. Ajoutez du poids au fuselage ou déplacez la position de la batterie pour obtenir le centre de gravité spécifié. Vérifiez le CG avant de voler.
